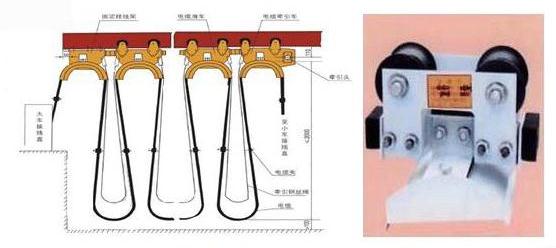

三、工字钢电缆滑车安装说明
1、固定挂线架安装好后，后边应焊一挡铁。
2、调整牵引头，使小车在整个行程中不碰牵引孔的上下边缘为好。
3、电缆长度为起重机跨度的1.2倍加8米。
4、调整牵引钢丝绳，使其长度小于同节电缆长度，运行时由牵引钢丝绳受力。
5、当电缆直径不等时，电缆夹间垫以软橡皮，使其外径基 本相同，以便将电缆夹紧。
6、布电缆时，应考虑两面电缆托板受力均衡。
7、当电缆滑车为二层、三层时，要求相同。
8、滑车装置上的双垫圈为调整垫圈，当导轨不合适时，把垫圈放在固定板的内侧，以调整轨距的宽窄，出厂时按导轨①160×88×6、②140×80×6、③120×74×6、④100×68×6、I180×94×6.5制造。 非标滑车按图纸加工制作。
四、附：常规工字钢规格表
|
型 号 |
尺寸（毫米） |
截面面积
（厘米2） |
理论重量
（公斤/米） |
|
h |
b |
d |
t |
r1 |
|
10 |
100 |
68 |
4.5 |
7.6 |
3.3 |
14.3 |
11.2 |
|
12.6 |
126 |
74 |
5 |
8.4 |
3.5 |
18.1 |
14.2 |
|
14 |
140 |
80 |
5.5 |
9.1 |
3.8 |
21.5 |
16.9 |
|
16 |
160 |
88 |
6 |
9.9 |
4 |
26.1 |
20.5 |
|
18 |
180 |
94 |
6.5 |
10.7 |
4.3 |
30.6 |
24.1 |
|
20a |
200 |
100 |
7 |
11.4 |
4.5 |
35.5 |
27.9 |
|
20b |
200 |
102 |
9 |
11.4 |
4.5 |
39.5 |
31.1 |
|
22a |
220 |
110 |
7.5 |
12.3 |
4.8 |
42 |
33 |
|
22b |
220 |
112 |
9.5 |
12.3 |
4.8 |
46.4 |
36.4 |
