本产品由燕尾槽钢棒和高刚度工字钢构成，其嵌装工艺保证了铜棒和工字钢的紧密结合，采用高强度专用绝缘子作支撑，从而组成向各种起重机械设备馈电的移动滑触线。
一、产品特点
1.运行可靠，绝不发生电源中断故障。
2.可使用于高温、高粉尘、高腐蚀等恶劣环境。
3.采用燕尾槽嵌装工艺后，解决了其它刚体滑线运行中受振动引起的螺丝松动现象，从而保证滑线整体牢固可靠。
4.机械强度大，不易弯曲变形，能承受强大的短路冲击电流。
5.可根据用户需要设定截流量，最大可达3000A，电压等级可达到5KV以上。
6.采用铜导体，可大幅度降低导线电能损耗。
7.添加辅助电缆后，可组成低阻抗滑触线，线路阻抗成倍降低。
8.布线可以在上部或侧面滑触。
9.JGH-Ⅱ型滑触线更有散热面特大，结构紧凑简单，安装维修方便等优点。

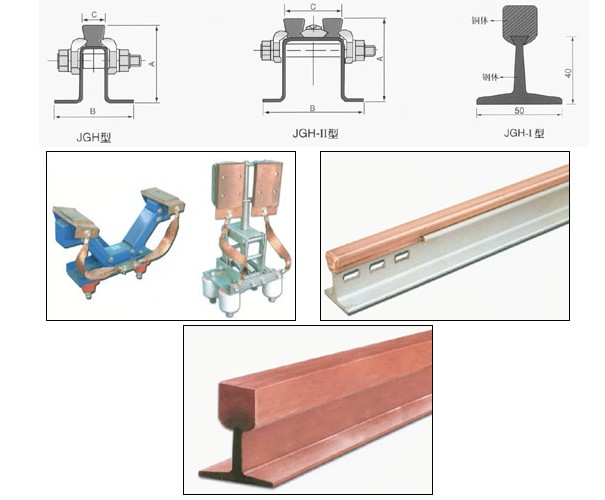

二、产品型号与规格
刚体滑触线的规格按梯形铜线的标截面来定
| 型 号 |
标称截面mm2 |
额定电流值(A) |
重量(Kg/6m) |
| JGH-85 |
85 |
500 |
24.3 |
| JGH-110 |
110 |
600 |
25.9 |
| JGH-170 |
170 |
800 |
29.4 |
| JGH-240 |
240 |
1000 |
46.1 |
| JGH-320 |
320 |
1200 |
50.4 |
| JGH-170Ⅱ |
2×170 |
1300 |
53.9 |
| JGH-240Ⅱ |
2×240 |
1800 |
62.2 |
| JGH-320Ⅱ |
2×320 |
2200 |
68.8 |
| 注：滑触线标准长度：6m，可根据用户需求设置载流量，最大可达3000A以上。 |
| 型 号 |
标称截面mm2 |
额定电流值(A) |
重量(Kg/6m) |
| JGH-100 |
100 |
495 |
29.34 |
| JGH-150 |
150 |
620 |
32.01 |
| JGH-200 |
200 |
728 |
34.68 |
| JGH-300 |
300 |
1050 |
40.02 |
| JGH-400 |
400 |
1210 |
45.36 |
| JGH-500 |
500 |
1500 |
50.70 |
| JGH-600 |
600 |
1800 |
56.04 |
| JGH-700 |
700 |
2100 |
61.38 |
| JGH-800 |
800 |
2400 |
66.72 |
| JGH-1000 |
1000 |
3000 |
79.8 |
| 注：滑触线标准长度：6m，可根据用户需求设置载流量，最大可达3000A以上。 |
三、集电器规格型号：
| 型号 |
额定电流(A) |
接触压力(kg) |
电压(V) |
滑块材料 |
| JGH-Ⅰ(Ⅱ) |
500—1200 |
10±2 |
500—3000 |
粉末合金 |
|
